Descrição
O fluxo de trabalho:
O material a cortar é levado a uma altura de trabalho óptima do lado direito com um elevador de carga,
O operador coloca a quantidade exacta no jogger utilizando a escala de contagem opcional, onde é jogger.
e depois transportada, através de um elemento da mesa de transferência, para a mesa frontal do cortador de alta velocidade.
Depois de cortado, colocado no elevador de descarga com auxílio de empilhamento.
Elevador de empilhamento Polar LW 1000-4
do ano. 2004
Plataforma 80x126mm
A elevação automática do material a cortar permite ao operador cortar da forma que lhe convier.
altura de trabalho ergonomicamente favorável, o material é alimentado no sistema automático ou diretamente na
carregar a máquina de corte.
O elevador de empilhamento também pode ser utilizado para empilhar material cortado e tem uma ajuda de empilhamento ajustável.
Os elevadores empilháveis não têm de ser ancorados no solo, pelo que podem ser facilmente deslocados.
Estão equipados com barreiras luminosas de reflexo continuamente ajustáveis para elevação ou descida automática.

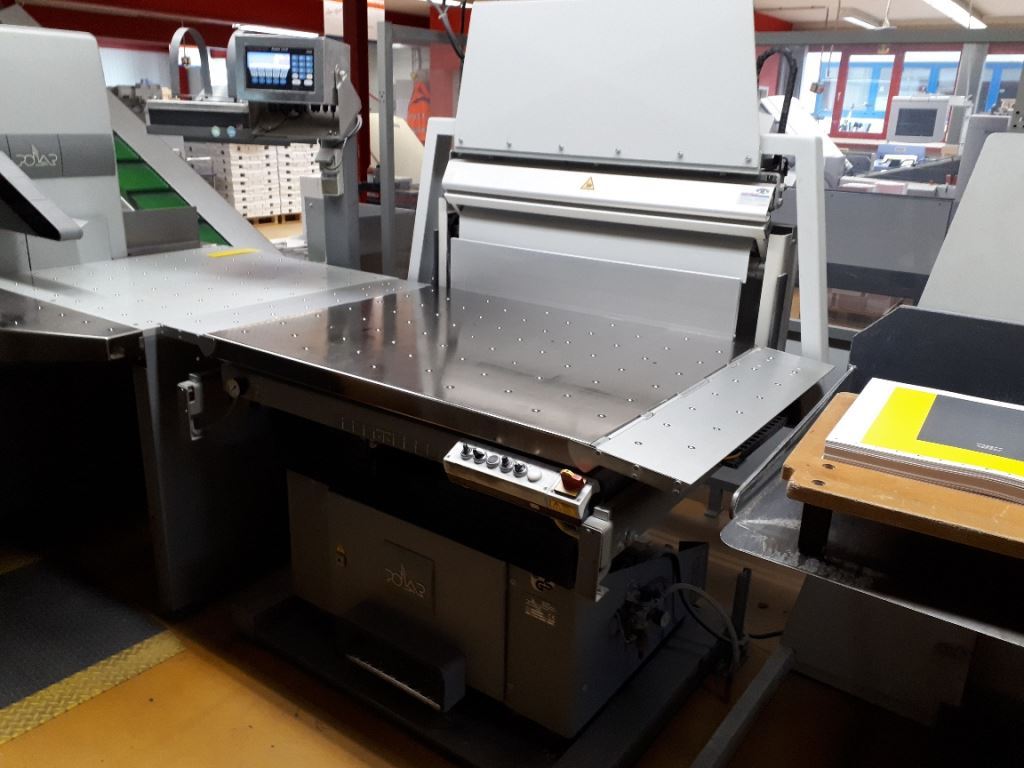

Correr automático RA-4 com rolo espalhador pneumático
do ano. 2004
Após a conclusão do processo de jogging, o ar é pressionado para fora da camada de corte.
É possível espalhar 1 ou 2 vezes, sendo que a pressão do primeiro processo de espalhamento é ajustável.
e, quando a mesa está inclinada, também “riscar no meio”.
Tamanho da mesa 900x1150mm revestida a aço inoxidável
Altura mínima da camada 30 mm
Homem da altura da camada. 165 mm
Altura da mesa 860 – 950 mm
Necessidade de ar comprimido a 6 – 8 bar aprox. 2L/min
Máquina de corte Polar 115 XT com operação por toque direto
do ano. 2004
– cantos de ar de transferência niquelados
– mesa de ar niquelada
– duas mesas de apoio Resopal 100×100
Comprimento de corte 1150 mm
Altura de inserção máx. 165 mm
2 facas

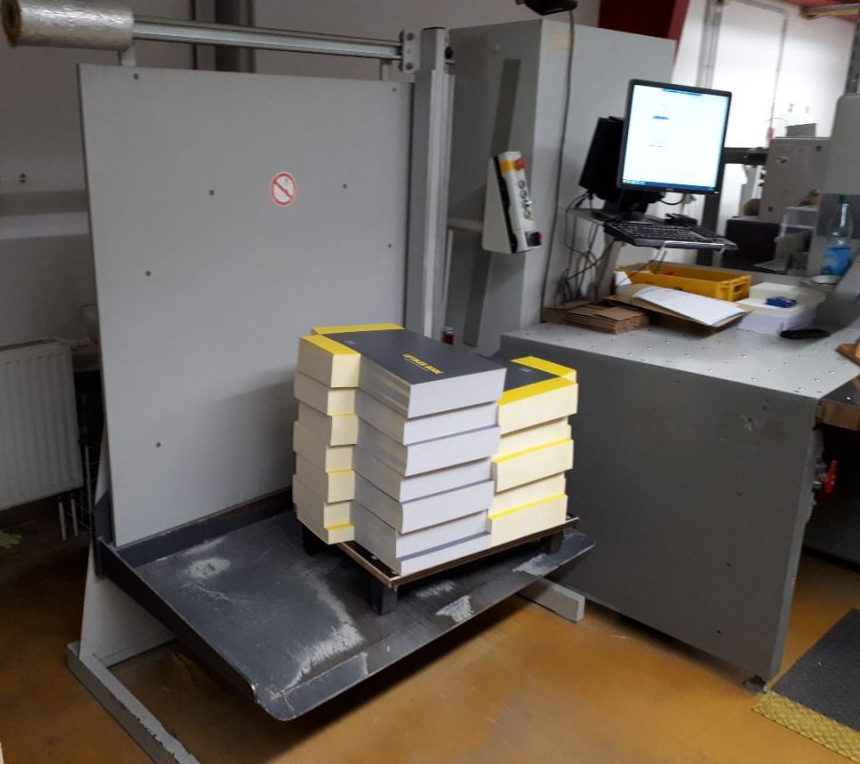

Elevador de descarga com dispositivo de empilhamento Polar Mohr Elevador de empilhamento LW 1000-4-EV
Ano de fabrico 2004
Plataforma 80x126mm
A elevação automática do material a cortar permite ao operador cortar da forma que lhe convier.
altura de trabalho ergonomicamente favorável, o material é alimentado no sistema automático ou diretamente na
carregar a máquina de corte.
O elevador de empilhamento também pode ser utilizado para empilhar material cortado e tem uma ajuda de empilhamento ajustável.
Os elevadores empilháveis não têm de ser ancorados no solo, pelo que podem ser facilmente deslocados.
Estão equipados com barreiras luminosas de reflexo continuamente ajustáveis para elevação ou descida automática.
Dispositivo de empilhamento – A régua de alinhamento lateral e a parede traseira facilitam a precisão dos bordos,
Reempilhamento manual do material a cortar após o corte
