Descrição
Kit de Conversão do Cortador de Alta Velocidade Wohlenberg do Sistema de Chassis de Tubo de Monitor 85/86/90 para o Chassis LCD
Os passos seguintes são necessários para a conversão para LCD:
1. desmontar o chassis do monitor
2. retirar o tubo de imagem e a placa de circuitos (ventilar corretamente o tubo e eliminá-lo).
3. teclas de função, restos de teclado alfa (se disponíveis)
4. Novo chassis do LCD, desapertar as porcas e levantar a estrutura.

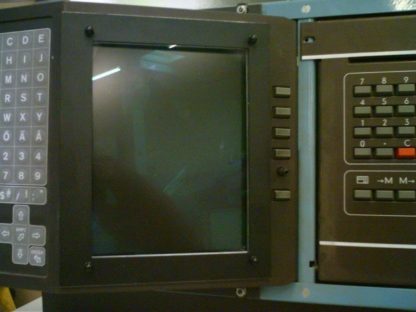

5. insira o chassis pela parte de trás, empurre a estrutura frontal e aperte bem.
Desligar o conetor AMP da CPU e ejetar os contactos.
7. ajustar a tensão no potenciómetro para 12 volts.
Introduzir os novos pinos de acordo com a atribuição de pinos incluída.
9. Retirar os contactos de engaste do sistema 86/90 e empurrá-los para o encaixe do pino.
10.ficha de ligação AMP sistema 85 / tira de pinos para sistema 86
11. para o sistema 86/90, medir a tensão na fonte de alimentação comutada (terminais de derivação)
12. As definições do monitor LCD são efectuadas através de três botões na placa de circuitos.
